소형부스

AUTONOMOUS HH CLASS

오토기기 제품별 메인사진

특장점

• 비례제어(PID) + 시간제어(T) 컨트롤시스템
• 칼라강판(75mm) 제작판넬 (불연재질 글래스울 2중단열)
• 1500Lux 이상의 고조도(30W x 4구 29Set) 알류미늄 밀폐형 케이스(분진, 먼지 방지)
• 병풍형 4도어 칼라강판 제작(회전반경 최소)
• 필터교체가 쉬운 8면 구조
• 올 그레이팅 (기본)

모델/연료 HH400 / 경유 HH500 / 가스(LPG,LNG) HH700 / 가스직화(LPG,LNG)
HH430 / HH450 : 경유+전기 HH530 / HH550: 가스+전기 HH730 / HH750: 직화+전기

세부사양

본체
외부규격(mm) 4,500(W) x 7,300(L) x 3,450(H)
내부규격(mm) 4,350(W) x 7,150(L) x 2,740(H)
차량도어(mm) 2,880(W) x 2,740(H) / 병풍형 4도어 칼라강판 제작(회전반경 최소)
작업자 도어(mm) 720(W) x 1,850(H) x 50T
판넬세부사양 75mm 불연재질 글라스울, 칼라강판 제작 1mm 적용
조명장치 형광등 30W x 4구 29Set / 1,500Lux 이상
바닥배기 시스템 올 그레이팅(기본) / 에어벨런스 시스템(타공판)

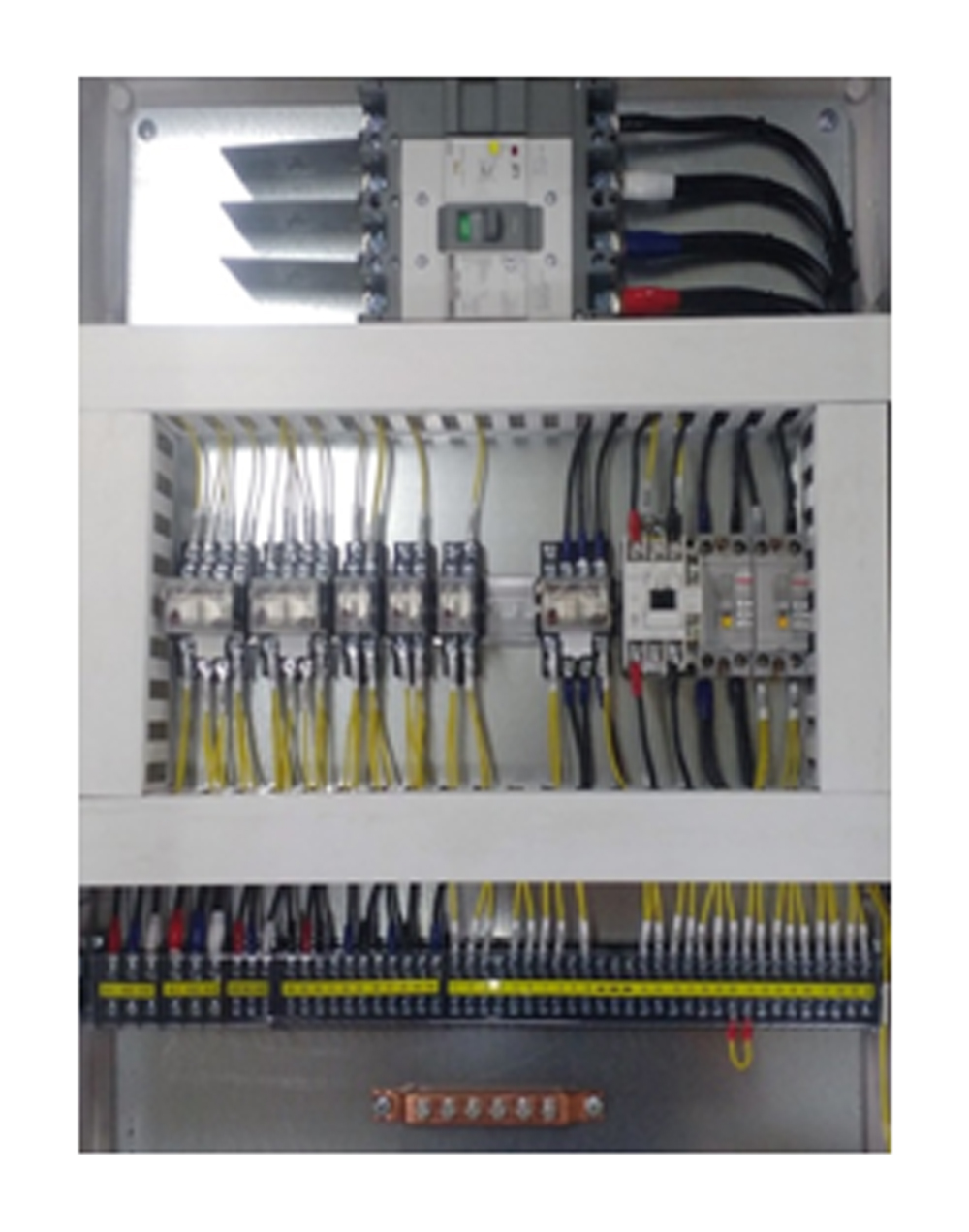

컨트롤 판넬 V3 마이크로컴퓨터 내장(버튼조작 방식) / 자체진단기능(에러코드 표시) / 버너제어(비례제어, 시간제어)

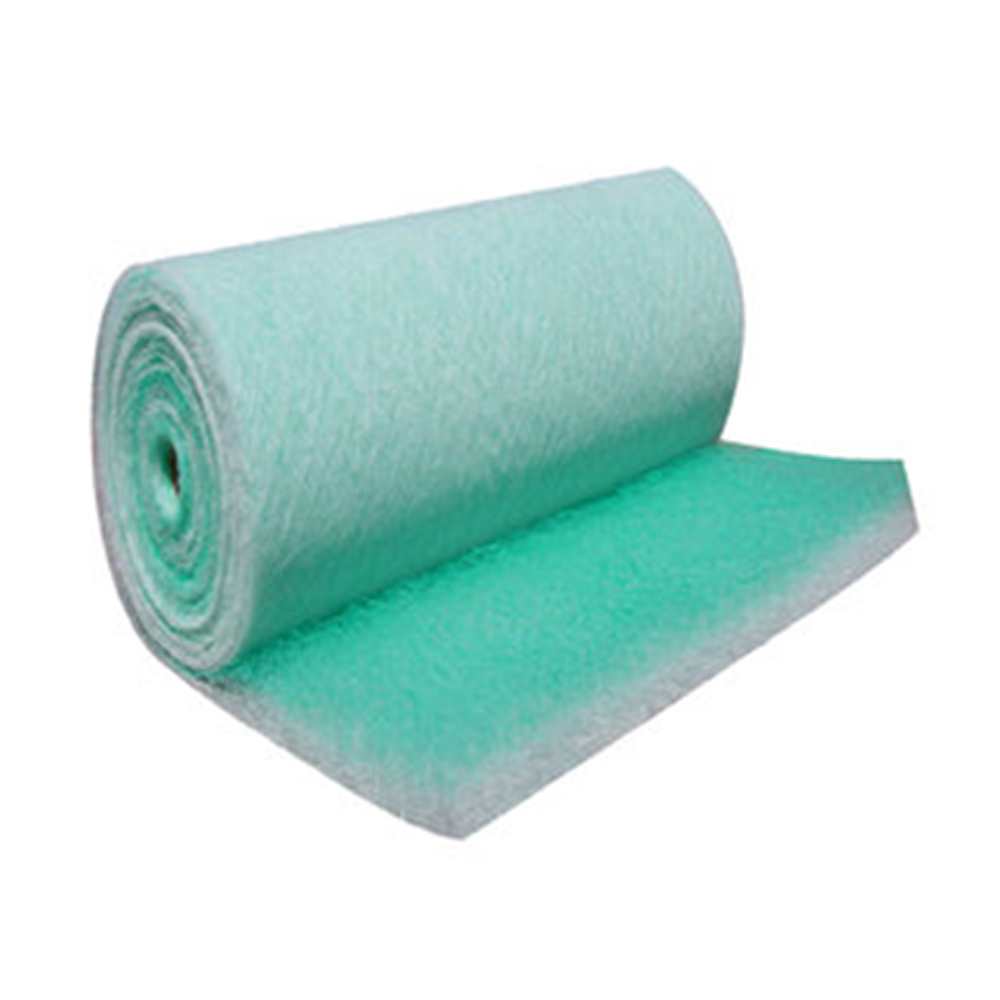

필터종류 급기 / 천정 / 바닥 / 배기 1차, 2차, 3차, 활성탄120kg (필터교환이 쉬운 케이스 장착)
1차 입력 380V-3Phase 4pole 60Hz / 23kw
급기장치
규격(mm) 2,400(W) x 1,700(L) x 2,440(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 7.5kw / TLZ560 (이태리 직수입 대용량 더블 시로코 팬)
버너/용량(kcal/h) 경유버너 / Max. 200,000
배기장치
규격(mm) 1,870(W) x 1,700(L) x 3,010(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 11kw / PEAF630 (이태리 직수입 에어포일 팬)
옵션
직화 시스템 직화버너 / Max. 200,000 kcal/h
전기 시스템 전기히터 (30kw , 50kw)
수용성 시스템 스피드젯 시스템(EW,HW) / 다운드라프트시스템(DW)
인공지능 컨트롤판넬 ai200 기본 V3기능 외 터치방식조작, 자동풍압조절, 안심퇴근기능 Iot, 에로코드 80가지이상, 원격지원서비스 등

주요사양

급배기장치 알류미늄 프레임 구조
2중판 구조
급기팬 대용량 더블시로코 팬
(이태리 Comefri사 제품)
배기팬 에어포일 팬
(이태리 Comefri사 제품)
배기필터
필터교환이 쉬운 케이스
바닥배기시스템
에어벨런스 시스템 (타공판)
컨트롤러 마이크로컴퓨터 내장(버튼조작) 자체진단기능(에러코드 표시) 버너제어(비례제어, 시간제어)
부스사이즈/조명장치 국내 최대 넓이(W4500xL7300)
조도 1,500Lux 이상의 밝기
차량도어 병풍형 4도어
칼라강판 제작(회전반경)
판넬세부사양 75mm 불연재질 글라스울
(2중 단열구조-단열효과 우수!)칼라강판 제작 1mm 적용

EH CLASS

오토기기 제품별 메인사진

특장점

• 비례제어(PID) + 시간제어(T) 컨트롤시스템
• 1000Lux 이상의 고조도(30W x 3구 18Set)
• 알류미늄 밀폐형 케이스(분진, 먼지 방지)
• 병풍형 4도어 칼라강판 제작(회전반경 최소)
• 필터교체가 쉬운 8면 구조
• 부분 그레이팅 (올그레이팅 옵션)

모델 / 연료EH400 / 경유EH500 / 가스(LPG,LNG)EH700 / 가스직화(LPG,LNG)
EH430 / EH450 : 경유+전기EH530 / EH550: 가스+전기EH730 / EH750: 직화+전기

세부사양

본체
외부규격(mm)4,500(W) x 7,300(L) x 3,450(H)
내부규격(mm)4,350(W) x 7,150(L) x 2,740(H)
차량도어(mm)2,880(W) x 2,740(H) / 병풍형 4도어 칼라강판 제작(회전반경 최소)
작업자 도어(mm)720(W) x 1,850(H) x 50T
판넬세부사양50mm 폴리우레탄
조명장치형광등 32W x 3구 18SET / 1,000Lux 이상
바닥배기 시스템부분 그레이팅(기본) / 에어벨런스 시스템(타공판)
컨트롤 판넬V3 마이크로컴퓨터 내장(버튼조작 방식) / 자체진단기능(에러코드 표시) / 버너제어(비례제어, 시간제어)
필터종류급기 / 천정 / 바닥 / 배기 1차, 2차, 3차, 활성탄120kg (필터교환이 쉬운 케이스 장착)
1차 입력380V-3Phase 4pole 60Hz / 23kw
급기장치
규격(mm)2,400(W) x 1,700(L) x 2,440(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 7.5kw / TLZ560 (이태리 직수입 대용량 더블 시로코 팬)
버너/용량(kcal/h)경유버너 / Max. 200,000
배기장치
규격(mm)1,870(W) x 1,700(L) x 3,010(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 11kw / PEAF630 (이태리 직수입 에어포일 팬)
옵션
직화 시스템직화버너 / Max. 200,000 kcal/h
전기 시스템전기히터 (30kw , 50kw)
수용성 시스템스피드젯 시스템(EW,HW) / 다운드라프트시스템(DW)
인공지능 컨트롤판넬 ai200기본 V3기능 외 터치방식조작, 자동풍압조절, 안심퇴근기능 Iot, 에로코드 80가지이상, 원격지원서비스 등
올그레이팅(W725 x L605 x T38)63EA + (W515 x L605 x T38) 7EA

주요사양

급배기장치 알류미늄 프레임 구조
2중판 구조
급기팬 대용량 더블시로코 팬
(이태리 Comefri사 제품)
배기팬 에어포일 팬
(이태리 Comefri사 제품)
배기필터
필터교환이 쉬운 케이스
바닥배기시스템
에어벨런스 시스템 (타공판)
컨트롤러 마이크로컴퓨터 내장(버튼조작) 자체진단기능(에러코드 표시) 버너제어(비례제어, 시간제어)
부스사이즈/조명장치 국내 최대 넓이(W4500xL7300)
조도 1,000Lux 이상의 밝기
차량도어 병풍형 4도어
칼라강판 제작(회전반경)
판넬세부사양
70mm 폴리우레탄

EE CLASS

오토기기 제품별 메인사진

특장점

• 비례제어(PID) + 시간제어(T)
• 폴리우레탄 판넬 알류미늄 프레임 구조
• 1000Lux 이상의 조도 (32W x 3구 18SET)
• 2Door 우레탄 판넬(작업자 출입문1 별도)
• 필터교체가 쉬운 8면 구조
• 변형이 생기지 않는 강철구조 경첩
• 부분 그레이팅 (올그레이팅 옵션)

모델 / 연료EE400 / 경유EE500 / 가스(LPG,LNG)EE700 / 가스직화(LPG,LNG)
EE430 / EE450 : 경유+전기EE530 / EE550: 가스+전기EE730 / EE750: 직화+전기

세부사양

본체
외부규격(mm)4,500(W) x 7,300(L) x 3,450(H)
내부규격(mm)4,350(W) x 7,150(L) x 2,740(H)
차량도어(mm)2,880(W) x 2,700(H) / 2도어 우레탄판넬 제작
작업자 도어(mm)690(W) x 1,990(H) x 50T
판넬세부사양50mm 폴리우레탄
조명장치형광등 32W x 3구 18SET / 1,000Lux 이상
바닥배기 시스템부분 그레이팅(기본) / 에어벨런스 시스템(타공판)
컨트롤 판넬V3 마이크로컴퓨터 내장(버튼조작 방식) / 자체진단기능(에러코드 표시) / 버너제어(비례제어, 시간제어)
필터종류급기 / 천정 / 바닥 / 배기 1차, 2차, 3차, 활성탄120kg (필터교환이 쉬운 케이스 장착)
1차 입력380V-3Phase 4pole 60Hz / 23kw
급기장치
규격(mm)2,400(W) x 1,700(L) x 2,440(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 7.5kw / TLZ560 (이태리 직수입 대용량 더블 시로코 팬)
버너/용량(kcal/h)경유버너 / Max. 200,000
배기장치
규격(mm)1,870(W) x 1,700(L) x 3,010(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 11kw / PEAF630 (이태리 직수입 에어포일 팬)
옵션
직화 시스템직화버너 / Max. 200,000 kcal/h
전기 시스템전기히터 (30kw , 50kw)
수용성 시스템스피드젯 시스템(EW,HW) / 다운드라프트시스템(DW)
인공지능 컨트롤판넬 ai200기본 V3기능 외 터치방식조작, 자동풍압조절, 안심퇴근기능 Iot, 에로코드 80가지이상, 원격지원서비스 등
올그레이팅(W725 x L605 x T38)63EA + (W515 x L605 x T38) 7EA

주요사양

급배기장치 알류미늄 프레임 구조
2중판 구조
급기팬 대용량 더블시로코 팬
(이태리 Comefri사 제품)
배기팬 에어포일 팬
(이태리 Comefri사 제품)
배기필터
필터교환이 쉬운 케이스
바닥배기시스템
에어벨런스 시스템 (타공판)
컨트롤러 마이크로컴퓨터 내장(버튼조작) 자체진단기능(에러코드 표시) 버너제어(비례제어, 시간제어)
부스사이즈/조명장치 국내 최대 넓이(W4500xL7300)
조도 1,000Lux 이상의 밝기
차량도어 2도어
우레탄판넬
판넬세부사양
50mm 폴리우레탄

ET CLASS

오토기기 제품별 메인사진

특장점

• 비례제어(PID) + 시간제어(T)
• 폴리우레탄 판넬 알류미늄 프레임 구조
• 1000Lux 이상의 조도 (32W x 3구 18Set)
• 3Door 우레탄 판넬(화이트,오렌지,블루)선택 작업자 출입문 포함 (1도어)
• 필터교체가 쉬운 8면 구조
• 변형이 생기지 않는 강철구조 경첩
• 부분 그레이팅 (올그레이팅 옵션)

모델 / 연료 ET400 / 경유 ET500 / 가스(LPG,LNG) ET700 / 가스직화(LPG,LNG)
ET430 / ET450 : 경유+전기 ET530 / ET550: 가스+전기 ET730 / ET750: 직화+전기

세부사양

본체
외부규격(mm) 4,500(W) x 7,300(L) x 3,450(H)
내부규격(mm) 4,350(W) x 7,150(L) x 2,740(H)
차량도어(mm) 2,880(W) x 2,700(H) / 3도어 칼라강판 제작
작업자 도어(mm) 690(W) x 1,990(H) x 50T
판넬세부사양 50mm 폴리우레탄
조명장치 형광등 32W x 3구 18SET / 1,000Lux 이상
바닥배기 시스템 부분 그레이팅(기본) / 에어벨런스 시스템(타공판)
컨트롤 판넬 V3 마이크로컴퓨터 내장(버튼조작 방식) / 자체진단기능(에러코드 표시) / 버너제어(비례제어, 시간제어)
필터종류 급기 / 천정 / 바닥 / 배기 1차, 2차, 3차, 활성탄120kg (필터교환이 쉬운 케이스 장착)
1차 입력 380V-3Phase 4pole 60Hz / 23kw
급기장치
규격(mm) 2,400(W) x 1,700(L) x 2,440(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 7.5kw / TLZ560 (이태리 직수입 대용량 더블 시로코 팬)
버너/용량(kcal/h) 경유버너 / Max. 200,000
배기장치
규격(mm) 1,870(W) x 1,700(L) x 3,010(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 11kw / PEAF630 (이태리 직수입 에어포일 팬)
옵션
직화 시스템 직화버너 / Max. 200,000 kcal/h
전기 시스템 전기히터 (30kw , 50kw)
수용성 시스템 스피드젯 시스템(EW,HW) / 다운드라프트시스템(DW)
인공지능 컨트롤판넬 ai200 기본 V3기능 외 터치방식조작, 자동풍압조절, 안심퇴근기능 Iot, 에로코드 80가지이상, 원격지원서비스 등
올그레이팅 (W725 x L605 x T38)63EA + (W515 x L605 x T38) 7EA

주요사양

급배기장치 알류미늄 프레임 구조
2중판 구조
급기팬 대용량 더블시로코 팬
(이태리 Comefri사 제품)
배기팬 에어포일 팬
(이태리 Comefri사 제품)
배기필터
필터교환이 쉬운 케이스
바닥배기시스템
에어벨런스 시스템 (타공판)
컨트롤러 마이크로컴퓨터 내장(버튼조작) 자체진단기능(에러코드 표시) 버너제어(비례제어, 시간제어)
부스사이즈/조명장치 국내 최대 넓이(W4500xL7300)
조도 1,000Lux 이상의 밝기
차량도어 3도어
칼라강판제작
판넬세부사양
50mm 폴리우레탄

GG CLASS

오토기기 제품별 메인사진

특장점

• 비례제어(PID) + 시간제어(T)
• 폴리우레탄 판넬 알류미늄 프레임 구조 고품질 곡선형 몰딩 마감
• 1000Lux 이상의 조도 (30W x 3구 20SET)
• 병풍형 4Door 벽면 일체형 우레탄 판넬 제작(회전반경최소)
• 측면 작업자 출입문1 포함 • 내부고압 보호형 서비스 도어
• 필터교체가 쉬운 8면 구조
• 변형이 생기지 않는 강철구조 경첩
• 부분 그레이팅 (올그레이팅 옵션)

모델 / 연료GG400 / 경유GG500 / 가스(LPG,LNG)GG700 / 가스직화(LPG,LNG)
GG430 / GG450 : 경유+전기GG530 / ET550: 가스+전기GG730 / GG750: 직화+전기

세부사양

본체
외부규격(mm)4,500(W) x 7,300(L) x 3,450(H)
내부규격(mm)4,350(W) x 7,150(L) x 2,740(H)
차량도어(mm)2,880(W) x 2,700(H) / 4도어 칼라강판 제작
작업자 도어(mm)690(W) x 1,990(H) x 50T
판넬세부사양50mm 폴리우레탄
조명장치형광등 32W x 3구 20SET / 1,000Lux 이상
바닥배기 시스템부분 그레이팅(기본) / 에어벨런스 시스템(타공판)
컨트롤 판넬V3 마이크로컴퓨터 내장(버튼조작 방식) / 자체진단기능(에러코드 표시) / 버너제어(비례제어, 시간제어)
필터종류급기 / 천정 / 바닥 / 배기 1차, 2차, 3차, 활성탄120kg (필터교환이 쉬운 케이스 장착)
1차 입력380V-3Phase 4pole 60Hz / 23kw
급기장치
규격(mm)2,400(W) x 1,700(L) x 2,440(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 7.5kw / TLZ560 (이태리 직수입 대용량 더블 시로코 팬)
버너/용량(kcal/h)경유버너 / Max. 200,000
배기장치
규격(mm)1,870(W) x 1,700(L) x 3,010(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 11kw / PEAF630 (이태리 직수입 에어포일 팬)
옵션
직화 시스템직화버너 / Max. 200,000 kcal/h
전기 시스템전기히터 (30kw , 50kw)
수용성 시스템스피드젯 시스템(EW,HW) / 다운드라프트시스템(DW)
인공지능 컨트롤판넬 ai200기본 V3기능 외 터치방식조작, 자동풍압조절, 안심퇴근기능 Iot, 에로코드 80가지이상, 원격지원서비스 등
올그레이팅(W725 x L605 x T38)63EA + (W515 x L605 x T38) 7EA

주요사양

급배기장치 알류미늄 프레임 구조
2중판 구조
급기팬 대용량 더블시로코 팬
(이태리 Comefri사 제품)
배기팬 에어포일 팬
(이태리 Comefri사 제품)
배기필터
필터교환이 쉬운 케이스
바닥배기시스템
에어벨런스 시스템 (타공판)
컨트롤러 마이크로컴퓨터 내장(버튼조작) 자체진단기능(에러코드 표시) 버너제어(비례제어, 시간제어)
부스사이즈/조명장치 국내 최대 넓이(W4500xL7300)
조도 1,000Lux 이상의 밝기
차량도어 4도어
칼라강판제작
판넬세부사양
50mm 폴리우레탄

GH CLASS

오토기기 제품별 메인사진

특장점

• 비례제어(PID) + 시간제어(T)
• 폴리우레탄 판넬 알류미늄 프레임 구조 고품질 곡선형 몰딩 마감
• 1000Lux 이상의 조도 (30W x 3구 20SET)
• 병풍형 4Door 칼라강판 제작(회전반경최소) 측면 작업자 출입문1 포함
• 내부고압 보호형 서비스 도어
• 필터교체가 쉬운 12면 구조
• 사출식 구조에 의한 고하중 & 변형 방지 경첩
• 부분 그레이팅 (올그레이팅 옵션)

모델 / 연료GH400 / 경유GH500 / 가스(LPG,LNG)GH700 / 가스직화(LPG,LNG)
GH430 / GH450 : 경유+전기GH530 / GH550: 가스+전기GH730 / GH750: 직화+전기

세부사양

본체
외부규격(mm)4,500(W) x 7,300(L) x 3,450(H)
내부규격(mm)4,350(W) x 7,150(L) x 2,740(H)
차량도어(mm)2,880(W) x 2,740(H) / 병풍형 4도어 칼라강판 제작(회전반경 최소)
작업자 도어(mm)690(W) x 1,990(H) x 50T
판넬세부사양50mm 폴리우레탄
조명장치형광등 32W x 3구 20SET / 1,000Lux 이상
바닥배기 시스템부분 그레이팅(기본) / 에어벨런스 시스템(타공판)
컨트롤 판넬V3 마이크로컴퓨터 내장(버튼조작 방식) / 자체진단기능(에러코드 표시) / 버너제어(비례제어, 시간제어)
필터종류급기 / 천정 / 바닥 / 배기 1차, 2차, 3차, 활성탄120kg (필터교환이 쉬운 케이스 장착)
1차 입력380V-3Phase 4pole 60Hz / 23kw
급기장치
규격(mm)2,400(W) x 1,700(L) x 2,440(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 7.5kw / TLZ560 (이태리 직수입 대용량 더블 시로코 팬)
버너/용량(kcal/h)경유버너 / Max. 200,000
배기장치
규격(mm)1,870(W) x 1,700(L) x 3,010(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 11kw / PEAF630 (이태리 직수입 에어포일 팬)
옵션
직화 시스템직화버너 / Max. 200,000 kcal/h
전기 시스템전기히터 (30kw , 50kw)
수용성 시스템스피드젯 시스템(EW,HW) / 다운드라프트시스템(DW)
인공지능 컨트롤판넬 ai200기본 V3기능 외 터치방식조작, 자동풍압조절, 안심퇴근기능 Iot, 에로코드 80가지이상, 원격지원서비스 등
올그레이팅(W725 x L605 x T38)63EA + (W515 x L605 x T38) 7EA

주요사양

급배기장치 알류미늄 프레임 구조
2중판 구조
급기팬 대용량 더블시로코 팬
(이태리 Comefri사 제품)
배기팬 에어포일 팬
(이태리 Comefri사 제품)
배기필터
필터교환이 쉬운 케이스
바닥배기시스템
에어벨런스 시스템 (타공판)
컨트롤러 마이크로컴퓨터 내장(버튼조작) 자체진단기능(에러코드 표시) 버너제어(비례제어, 시간제어)
부스사이즈/조명장치 국내 최대 넓이(W4500xL7300)
조도 1,000Lux 이상의 밝기
차량도어 병풍형 4도어
칼라강판제작(회전반경최소)
판넬세부사양
50mm 폴리우레탄

소형부스-선택사양

버너

오토기기 제품별 메인사진

특장점

- Motor , Gas Valve , 점화장치 , 연소안전 제어장치 일체형
- 부품 교체가 용이
- 버너 작동 시 연소실 내부 압력이 대기압보다 높은 압력 형성 완전연소 실현
- 미국 AGA(인증기관)에서 CO 배출량 5ppm 이하(실제 운전시) 인증서 발급(가스직화버너)

버너 구성

경유 버너(기본)
가스 버너(기본)
가스직화버너(옵션)
(경유,가스)버너(Riello-옵션)

세부사양

구분 경유 버너(기본) 가스 버너(기본) 가스직화 버너(옵션) 경유 버너(옵션) 가스 버너(옵션)
제작사 승화 승화 Honeywell Riello Riello
사용연료 열량 및 압력 경유 10~30(Kg/h) LPG , LNG LPG , LNG 경유 10~30(Kg/h) LPG , LNG
200,000 (Kcal/h) 200,000 (Kcal/h) 200,000 (Kcal/h) 190,000 (Kcal/h) 200,000 (Kcal/h)
공급전기 220V (50/60)Hz, 1ph, 2pole
버너 모터 250W JW250 400W 150W JW250
제어 방법 ON – OFF ON - OFF 비례제어(40:1) ON - OFF ON - OFF

직화 시스템

오토기기 제품별 메인사진

특장점

- 직화 가열방식 버너는 열 교환기를 사용하지 않고 직접 가열 하는 방식
- 고유가 시대에 유지비용을 최대한 절감할 수 있는 방식
- 작업자의 안전과 환경을 고려한 신기술 친환경 가열 방식

세부사양

구 분 일반버너(경유,LPG,LNG) 가스직화 버너 (LPG,LNG)
공급열량 20만 Kcal/hr 20만 Kcal/hr
열풍
공급 방식
간접 가열 방식 직접 가열 방식 (비례제어)
장단점 1.불완전 연소 발생
2.연료 소모 과다
3.열풍로 수명 한계
1.불완전 연소 발생 최소
2.가스 및 전력소모 절감
3.내부 폭발 위험이 없다. (열풍로 없음)

수용성 시스템

오토기기 제품별 메인사진

특장점

- 도장부스 전체의 유속을 수용성 건조에 맞게 설계하여 차량의 전체 도장 작업이 가능한 시스템
- 도장 작업 시간을 단축하고 고품질 수용성 도장 작업이 가능한 시스템
- 페인트 제작사별 기준에 맞게 풍속을 자유롭게 조절이 가능
- 도장/건조작업에 따른 각각의 독립된 풍속/풍량 조절(인버터)이 가능 (0~8 m/sec 로 풍속 컨트롤기능 적용)
- 미세먼지 유입을 방지하기 위해 마이크로 필터 적용
- 전체 도장 및 부분 도장 작업이 가능

세부사양

구분 다운드라프트 시스템 제트콘 시스템
DW HW EW
통풍 방식 하향식 에어젯 에어젯
유속 0~8 m/sec 이상 0~8 m/sec 이상 0~8 m/sec 이상
건조 공정 인버터 제어 인버터 제어 인버터 제어
팬 풍량 - 팬풍량: MAX 40CMM x 2대 설치 팬풍량: MAX 40CMM x 2대 설치
팬 모터 - 팬모터 1.5Kw x 2대 설치 팬모터 1.5Kw x 2대 설치
콘 노즐 - 좌,우 32구 설치 좌,우 32구 설치
강판 - 스테인레스 칼라강판

컨트롤러 소개

모델명 V3(기본형) AI-200(옵션)
화면
디스플레이 / 가독성 FND 타입 / 보통 LCD타입 / 높음
CPU / 입력방버 Micro Processor / 버튼 방식 Micro Processor / 터치 방식
버너 제어방식 비례 제어(PID) + 시간제어(T) 비례 제어(PID) + 시간제어(T)
도장부스 자동압력 조절 (인버터 또는 댐퍼 수동조절) (내부압력에 따른 조절)
내부 습도 측정 불가능 (습도센서 장착 화면표시)
수용성 도장 모드 (추가 조작필요) (도장+버너+수용성A)
사용자 설정 (2개까지 설정가능) (3개까지 설정가능)
온도 편차 ±2˚c ±2˚c
원격 장비 점검 및 모니터링 불가능 (인터넷 연결 시 가능)
자체 진단 및 고장기록저장 에러코드 8개 / 저장기능X 약 80가지 에러표시(화면,LED)저장기능

컨트롤러 V3(기본형)

오토기기 제품별 메인사진
마이크로 컴퓨터 시스템
이전 모델부터 사용된 검증된 제품
버너 제어 방식(비례 제어방식 PID + 시간제어 T)
기존 비례 제어방식과 주변 환경(계절,온도)에 따른 상승 시간 계산을 통해 더욱 정밀한 제어 가능 / 온도 편차 ±2˚c 까지 제어
상태표시
각 장비의 구동 상태에 따라 LED 점등(10가지)
작업성
버너 제어방식의 변경으로 균일한 온도 상승 폭으로 열처리 시 핀홀 발생 저하 및 도장 품질 향상
편의성
2개의 사용자 설정을 추가하여 간편한 설정(시간/온도) 변경이 가능 / 에러코드 표시와 LED 점등으로 장비의 상태 점검 용이

인공지능 컨트롤러 AI-200(옵션)

오토기기 제품별 메인사진 오토기기 제품별 메인사진
1. Auto Air Balance 기능(세계 최초)
인공지능이 실시간으로 풍압 밸런스를 자동으로 체크하여 항상 최적의 작업환경을 제공
2. 버너 제어 방식(비례 제어방식 PID + 시간제어 T)
경유/가스 버너를 사용하는 도장장비는 계절에 따라 최초 70도 도달 시간이 달라 계절에 맞게 작업자가 경험적으로 열처리 시간을 조절하여야 하지만.AI-200은 인공지능 컨트롤을 활용해 시간제어를 기본으로 하여 계절에 상관없이 지정된 온도에 셋팅 된 시간에 맞춰 도달하게 됨.(작업 Quality향상 및 시간 단축)
3. 필터(Filter) 사용주기 연장기능(세계 최초)
인공지능 컨트롤러는 필터의 상태에 따라 급/배기 모터를 컨트롤하여 필터를 최대한으로 사용할 수 있도록 한다.(필터 교체비용 절감)
4. 안심퇴근 IoT 기능 (세계 최초)
열처리 작업을 실행 후 퇴근하면 항상 버너가 정상적으로 정지되었는지, 퇴근 후 걱정 없이 이젠 언제 어디서나 스마트 폰으로 확인 및 컨트롤이 가능
5. 에러 표시기능 (세계최초)
자체적으로 장비 상태를 실시간 모니터링 하여 장비의 에러를 표시하고 사용자 또한 고장부위를 쉽게 확인이 가능. 에러 내용은 관리자에게 E-Mail로 리포트가 전송됩니다.(고장코드 80가지 이상)
6. 원격지원 서비스
고장진단을 원격으로 1차 진단 가능하여 손쉽게 고장을 진단하고 현장방문 없이도 AS가 가능하여 방문에 따를 비용을 절감 할 수 있다.
7. 사용자 메모리 기능
설정 값을 메모리 하면 반복되는 작업시에 재설정을 하지 않고 원터치 메모리 기능을 사용하여 간편하고 빠르게 작업이 가능하다.(작업 표준화 및 설정시간 단축)
8. 수용성 도장 모드
수용성 도장 작업 시 동절기의 경우 도장 완료 후 1차 건조를 위해 작업자가 별도의 부스 온도 설정을 변경하지 않아도 간편하게 도장작업을 할 수 있다.
9.습도(Humidity) 표시
도장부스 실내의 습도를 표시하여 작업환경을 미리 확인하고 작업이 가능하다

모터 Motor

오토기기 제품별 메인사진

특장점

- 전폐형전동기(TEFC)
- 회전자 표면의 방청처리 우수한 내식성 유지
- 고효율 운전으로 동력비 절감
- F종 절연시스템 H종 바니쉬 처리
- 과부하율 1.15
- IP55 (방습/방진)
- 전동기 효율 및 안전인증
(CSA , CUS , CC , UL ,KS)

Motor Configuration

구분 7.5kW (10 HP) 11kW (15 HP) 15kW(20HP)
사용 전압 7.5kW 4P 60Hz 11kW 4P 60Hz 15kW 4P 60Hz
최대 RPM 1760 r.p.m 1770 r.p.m 1770 r.p.m
최대 Torque 4.2 kg·m 6.1 kg.m 8.3 kg.m
최대 부하(A) 220V (27.7A) / 380V(16.0A) 220V (39.4A) /380V(22.8A) 220V (53.1A)/380V(30.7A)
Frame Size 132m 160M 160L
보호등급 IP55 IP55 IP55
최저효율 IE2 IE2 IE2

세부사양

인버터 Inverter

오토기기 제품별 메인사진

특장점

- 초소형 사이즈
- 강력한 파워 출력
- 사용자 중심의 조작 및 유지 편의성
- 충실한 Global 기준 대응(UL,CE)
- 외장형 로더(리모컨) 추가 가능

Inverter Configuration

세부사양

구분
(급기/배기)
TLZ 560/10HP
PEAF 630/15HP
PEAF 630/15HP
PEAF 630/15HP
휠 최대 RPM 1200 / 2350 Min 2350 / 2350 Min
휠 최대 POWER 13.5 / 26 kW 26 / 26 kW
날개 갯수 42 / 10 z 10 / 10 z
풍량(4500x7300)기준380 CMM 420CMM
인버터 필요 X O

동력박스 Power Box

오토기기 제품별 메인사진

특장점

- 점검이 쉬움 - 조건에 따르는 선택 사항

Power Box Configuration

AI-200
인버터
마그네트

세부사양

Type A B C-1 C-2 C-5
세부 모델 A-1 B-1
마그네트 7EA 7EA 1EA 1EA 2EA
누전차단기 3EA 1EA 1EA 1EA 1EA
차단기 2EA 2EA 2EA 2EA
인버터(급기) 장착 불가장착 불가장착 가능장착 가능장착 가능
인버터(배기) 장착 불가장착 불가장착 가능장착 가능장착 가능
전기 히터 장착 불가장착 불가장착 불가장착 불가 장착 가능

팬 Fan

오토기기 제품별 메인사진

특장점

시로코 (TLZ Series)
- 고효율 저소음 및 소비전력 절감
- 공간 절약형 컴팩트한 디자인
- 환경에 따른 설계 온도 -30°C~+80°C
- 곡선 블레이드가 있는 이중 흡입팬(대풍량)

에어포일 (PEAF Series)
- 하우징이 없는 컴팩트한 디자인
- 모터 직결식 벨트교체 및 유지보수 용이
- 벨트손실에 대한 소비전력 절감

Fan Configuration

TLZ 560
PEAF630
PEAF 710
TZAF

세부사양

구분
(급기/배기)
TLZ 560/10HP
PEAF 630/15HP
PEAF 630/15HP
PEAF 630/15HP
휠 최대 RPM 1200 / 2350 Min 2350 / 2350 Min
휠 최대 POWER 13.5 / 26 kW 26 / 26 kW
날개 갯수 42 / 10 z 10 / 10 z
풍량(4500x7300)기준380 CMM 420CMM
인버터 필요 X O

필터 Filter

오토기기 제품별 메인사진

특장점


Filter Configuration

배기 1차 / 바닥 필터
배기 2차 필터
급기필터
배기 3차 필터
배기 4차 필터
천정필터

세부사양

구분 수량 사이즈 재질
배기1차 2EA 50T-800 x 1510 Glasswool
배기2차 2EA 1435(W) x 790(L) x 350(H) x 5T -7P - 100 Polyester
배기3차 4EA 5T – 770 x 1520 Polyester
배기4차 8EA 15KG x 8EA = 120KG 조립활성탄 4 x 8
급기필터 1EA 1505(W) x 635(L) x 250(H) x 5T - 8P – 100 Polyester – 난연
본체_바닥필터 2EA 600 x 2700 – 50T GlassWool
본체_천정필터 12EA 일반형 22T – 1140 x 2105 600G_Polyester

샌딩부스

샌딩부스-모델 구분표

SANDING ROOM - OPEN TYPE

오토기기 제품별 메인사진

특장점

• 깨끗하고 다양한 작업환경 제공
• 폴리우레탄 판넬 알류미늄 프레임 구조 (배기)

모델 SSO (오픈식) SSCF (전면커튼) SSCW (전체커튼)

세부사양

본체
내부규격(mm) 4,350(W) x 7,150(L) x 2,740(H)
바닥배기 시스템 부분 그레이팅(기본)
컨트롤 판넬 ON-OFF 제어방식
필터종류 배기 1차, 2차, 3차, 활성탄 120kg (필터교환이 쉬운 케이스 장착)
1차 입력 380V-3Phase 4pole 60Hz / 23kw
배기장치
규격(mm) 1,265(W) x 1,700(L) x 2,700(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 7.5kw / TLZ560 (이태리 직수입 대용량 더블 시로코 팬)
옵션
올그레이팅 (W725 x L605 x T38)63EA + (W515 x L605 x T38) 7EA
자바라커튼 설치 SSCF(전면 자바라) / SSCW(전체 자바라)

주요사양

배기장치 알류미늄 프레임 구조
2중판 구조
배기팬 대용량더블시로코팬
(이태리 Comefri사 제품)

SANDING ROOM - ROOM TYPE(2DOOR)

오토기기 제품별 메인사진

특장점

• 깨끗하고 다양한 작업환경 제공
• 폴리우레탄 판넬 알류미늄 프레임 구조
• 1000Lux 이상의 조도 (32W x 3구 18SET)
• 2Door 우레탄 판넬 (작업자 출입문1 포함 )
• 변형이 생기지 않는 강철구조 경첩

모델 SSP120

세부사양

본체
외부규격(mm) 4,500(W) x 7,300(L) x 3,450(H)
내부규격(mm) 4,350(W) x 7,150(L) x 2,740(H)
차량도어(mm) 2,880(W) x 2,700(H) / 2도어 우레탄판넬 제작
작업자 도어(mm) 690(W) x 1,990(H) x 50T
판넬세부사양 50mm 폴리우레탄
조명장치 형광등 32W x 3구 18SET / 1,000Lux 이상
바닥배기 시스템 부분 그레이팅(기본)
컨트롤 판넬 적산전력계, 마노메타, ON-OFF 제어방식
필터종류 배기 1차, 2차, 3차, 활성탄 120kg (필터교환이 쉬운 케이스 장착)
1차 입력 380V-3Phase 4pole 60Hz / 23kw
배기장치
규격(mm) 1,270(W) x 1,700(L) x 2,700(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 7.5kw / TLZ560 (이태리 직수입 대용량 더블 시로코 팬)
옵션
올그레이팅 (W725 x L605 x T38)63EA + (W515 x L605 x T38) 7EA

주요사양

배기장치 알류미늄 프레임 구조
2중판 구조
배기필터
필터교환이 쉬운 케이스
배기팬 에어포일 팬
(이태리 Comefri사 제품)
부스사이즈/조명장치 국내 최대 넓이(W4500xL7300)
조도 1,000Lux 이상의 밝기
차량도어 2도어
칼라강판제작
판넬세부사양
50mm 폴리우레탄

SANDING ROOM - ROOM TYPE(FOLDING DOOR)

오토기기 제품별 메인사진

특장점

• 깨끗하고 다양한 작업환경 제공
• 폴리우레탄 판넬 알류미늄 프레임 구조
• 1000Lux 이상의 조도 (32W x 3구 18SET)
• 전면 폴딩도어 알루미늄 프레임 구조 (사각지대 없는 내부 작업 환경 시야 제공)

모델 SSPF120

세부사양

본체
외부규격(mm) 4,500(W) x 7,300(L) x 3,450(H)
내부규격(mm) 4,350(W) x 7,150(L) x 2,740(H)
차량도어(mm) 4,370(W) x 2,700(H) / 폴딩도어 (알루미늄 프레임)
작업자 도어(mm) 690(W) x 1,990(H) x 50T
판넬세부사양 50mm 폴리우레탄
조명장치 형광등 32W x 3구 18SET / 1,000Lux 이상
바닥배기 시스템 부분 그레이팅(기본)
컨트롤 판넬 적산전력계, 마노메타, ON-OFF 제어방식
필터종류 배기 1차, 2차, 3차, 활성탄 120kg (필터교환이 쉬운 케이스 장착)
1차 입력 380V-3Phase 4pole 60Hz / 23kw
배기장치
규격(mm) 1,270(W) x 1,700(L) x 2,700(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 380CMM / 380V-3Phase 60Hz / 7.5kw / TLZ560 (이태리 직수입 대용량 더블 시로코 팬)
옵션
올그레이팅 (W725 x L605 x T38)63EA + (W515 x L605 x T38) 7EA

주요사양

배기장치 알류미늄 프레임 구조
2중판 구조
배기필터
필터교환이 쉬운 케이스
배기팬 에어포일 팬
(이태리 Comefri사 제품)
부스사이즈/조명장치 국내 최대 넓이(W4500xL7300)
조도 1,000Lux 이상의 밝기
차량도어 폴딩도어
알루미늄 프레임
판넬세부사양
50mm 폴리우레탄

조색실

PAINT MIXING ROOM

오토기기 제품별 메인사진

특장점

• 깨끗하고 다양한 작업환경 제공
• 전면 폴딩도어 알루미늄 프레임 구조 (사각지대 없는 내부 작업 환경 시야 제공)

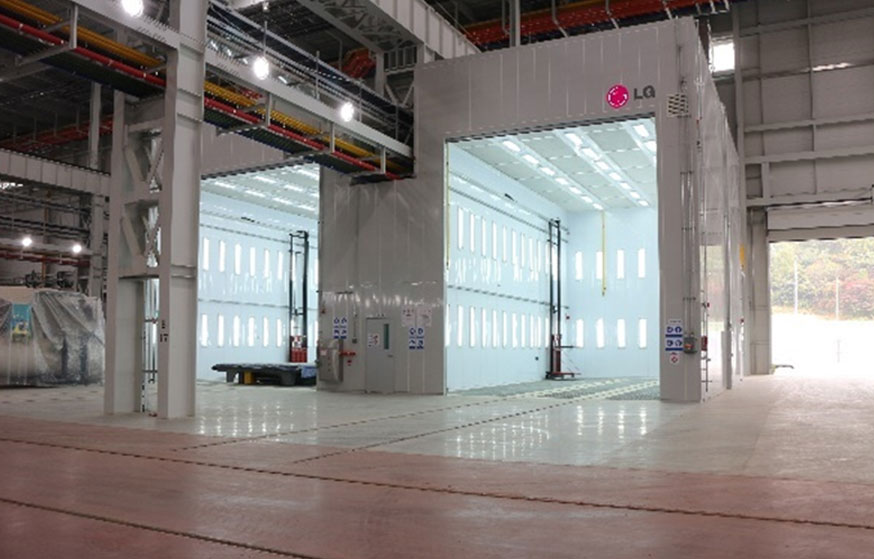

대형부스

대형부스-모델 구분표

EB ClASS

오토기기 제품별 메인사진

특장점

• 벽 판 넬 : 폴리우레탄 판넬 50T, 알루미늄 프레임 몰딩(마감)
• 조 명 : 33Set(32W×3구) 1,100LUX 이상
• 부스 도어 : 전면 2도어벽면 일체형 우레탄 제작
• 천정 필터케이스 : 필터교체가 쉬운구조
• 그레이팅 : 부분그레이팅 (올그레이팅 옵션)
• 고효율의 플레이트식 열풍 발생로와 Heat-Up Time을 단축하여 공해 없는 환경유지
• 4단계 여과 효율 극대화로 도막성능, 작업자 건강보호, 공해 없는 환경 유지
• 작업자 리프트 : 2대, 공압 실린더 타입, 정격하중 150kg

모델 / 연료 EB400 / 경유 EB500 / 가스(LPG,LNG) EB700 / 가스직화(LPG,LNG)
EB430 / EB450 : 경유+전기 EB530 / EB550: 가스+전기 EB730 / EE750: 직화+전기

세부사양

본체
외부규격(mm) 5,500(W) x 15,000(L) x 5,500(H)
내부규격(mm) 5,300(W) x 14,420(L) x 4,180(H)
차량도어(mm) 3,800(W) x 4,000(H) / 2도어 우레탄판넬 제작 / 화이트 색상
작업자 도어(mm) 690(W) x 1,990(H) x 50T – 2SET
판넬세부사양 50mm 폴리우레탄
조명장치 형광등 32W x 3구 33SET / 1,100Lux 이상
바닥배기 시스템 부분 그레이팅(기본) / 에어벨런스 시스템(타공판)
컨트롤 판넬 V3 마이크로컴퓨터 내장(버튼조작 방식) / 자체진단기능(에러코드 표시) / 버너제어(비례제어, 시간제어)
필터종류 급기 / 천정 / 바닥 / 배기 1차, 2차, 3차, 활성탄120kg (필터교환이 쉬운 케이스 장착)
1차 입력 380V-3Phase 4pole 60Hz / 23kw
작업자리프트 공압실린터타입 / 정격하중 150kg -2set
급기장치
규격(mm) 2,400(W) x 1,700(L) x 2,440(H) / 알루미늄 프레임, 2중판구조
풍량/전기/모터/팬 480CMM / 380V-3Phase 60Hz / 7.5kw / TLZ560 (이태리 직수입 대용량 더블 시로코 팬) – 2SET
버너/용량(kcal/h) 경유버너 / Max. 200,000
배기장치
규격(mm) 1,870(W) x 1,700(L) x 3,010(H) / 알루미늄 프레임, 2중판구조 – 2SET
풍량/전기/모터/팬 480CMM / 380V-3Phase 60Hz / 11kw / PEAF710 (이태리 직수입 에어포일 팬) – 2SET
옵션
직화 시스템 직화버너 / Max. 200,000 kcal/h
전기 시스템 전기히터 (30kw , 50kw)
인공지능 컨트롤판넬 ai200 기본 V3기능 외 터치방식조작, 자동풍압조절, 안심퇴근기능 Iot, 에로코드 80가지이상, 원격지원서비스 등
올그레이팅 (W725 x L605 x T38)63EA + (W515 x L605 x T38) 7EA

주요사양

급배기장치 알류미늄 프레임 구조
2중판 구조
급기팬 대용량더블시로코팬
(이태리 Comefri사 제품)
배기팬 에어포일 팬
(이태리 Comefri사 제품)
배기장치
필터교환이 쉬운 케이스
작업자 리프트 공압실린더 타입
정격하중 150kg/2대
컨트롤 판넬 마이크로컴퓨터 내장(버튼조작) 자체진단기능(에러코드 표시) 버너제어(비례제어, 시간제어)

고소리프트(작업자 리프트)

오토기기 제품별 메인사진

특장점

- 공압 실린더 타입
- 정격하중 200kg
- 폭이 넓은 안정적 Design설계
- 작업자 안전 휀스 설치

품 명 고소리프트
모델명 AT4030
규격 1830(W) * 4,115(H) * 350(L)
정격 하중 200kg
최대 상승 높이 1,350mm
상승속도 주행(이동) 30m/min, 상하 6m/s
최저 높이 270mm
사용 공압 5~7Kg/cm2
POWER AIR (공압)
컨트롤 방식 본체 조작 (상,하,좌,우) – 조이스틱 방식
안전휀스 설치 유(O)
자체 하중 약 600 kg

산업부스

OVEN BOOTH

오토기기 제품별 메인사진

특장점

•버너
- 좌, 우측 듀얼공급 시스템
- 친환경적 버너로써 CO배출량(5ppm 이하)
- 공급공기를 직접가열방식
- 열량 : 200,000 kcal/hr×2Set

•Control System
- 제어온도 : 60°C~250°C

•듀얼 직화버너 시스템
- 상온(20°C)에서 160°C 도달시 10분 소요
- 저소음 고효율 시로코팬 적용

•3중 단열 구조
- 내부의 열을 3중으로 차단하여 외부로 발산열 완벽차단

•고효율 덕트버너
- 에너지효율 90% 이상의 LNG, LPG겸용 가스버너 채용

•풍량 및 방향 조절가능한 가열환풍구조
- 4단 개별 조정가능, 내부식성 스테인레스 재질적용

•덕트
- 부식에 강한 고강도 아연 도강판 1.2mm 적용
- 세라크울 100mm 단열재적용

INDURSTRIAL BOOTH

오토기기 제품별 메인사진

특장점

•산업현장에 맞게 주문제작
•맞춤형 설계 시공 (부스 사이즈 조정 가능!)

도장기타

SPRAY GUN WASHER-Solvent Type(유용성 건세척기)

오토기기 제품별 메인사진

특장점

• 유용성 건 세척기
• 경제형 모델
• 스테인레스 재질로 부식방지
• 노즐 및 건을 분리해서 세척 가능
• 린스기능 탑재
• 안전벨브 적용
• 세정 타이머스위치 적용 [30분]

품 명 건 세척기 (유용성)
모델명 GW100
규 격 600(W) x 600(L) x 1,000(H) mm
무 게 35kg
작동방식 Pneumatic(air)
사용 에어 압력 6~10 bar

SPRAY GUN WASHER – Waterborn Base(수용성 건세척기)

오토기기 제품별 메인사진

특장점

• 수용성 건 세척기
• 스테인레스 재질로 부식방지
• 노즐 및 건을 분리해서 세척 가능
• 린스기능 탑재
• 안전벨브 적용
• 세정 타이머스위치 적용 [30분]
• 1차필터(소모성) , 2차 필터(세척후 재사용 가능) 적용

품 명 건 세척기 (수용성)
모델명 GW300
규 격 500(W) x 630(L) x 1,405(H) mm
무 게 35kg
작동방식 Pneumatic(air)
사용 에어 압력 6~10 bar
사용범위 스프레이 건
품 명 건 세척기 (수성)
모델명 GW300

개요

도장부스 변천사

오토기기

도장부스 구성

오토기기

도장

평균풍속 : 0.2~0.3m/sec
오토기기 제품별 메인사진

에어 발란스 시스템
- 일정한 에어 벨런스를 유지는 도장의 생명입니다.
- 평균풍속 0.2~0.3m/sec로 천정전체에서 일정하게 하강하는 공기에 도료는 작업자의 어깨 높이 이상 떠오르지 못하므로 작업자의 건강을 지키며 작업의 효율을 극대화시킬 수 있습니다.


건조

오토기기 컨트롤러 V3 & AI200
오토기기 제품별 메인사진

건조시간 그래프

오토기기 제품별 메인사진

건조 절감 효과

오토기기 제품별 메인사진
방식 매출액/회 사용/회 일 매출액/회 월 매출액/회 년 매출액/회
일반컨트롤러 30만원 도장 40분 + 건조 40분 180만원/6회 4,500만원/150회 5억4천만원/1,800회
오토기기컨트롤러(V3 and AI200) 30만원 도장 40분 + 건조 30분 210만원/7회 5,250만원/175회 6억3천만원/2,100회
시간단축효과 30만원 750만원 9000만원

모델별 구분 기준표
